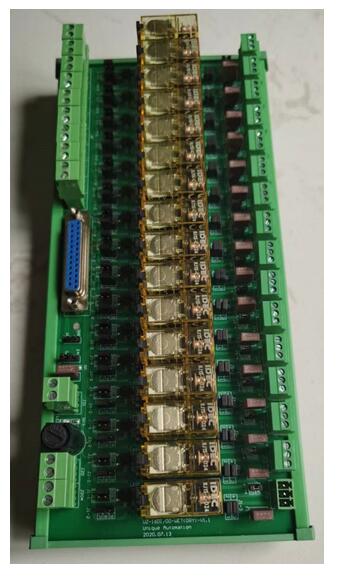

多功能继电器板

型号：UZ-16DI/DO-WET(DRY)
功能：16路DI输入、16路DO干接点输出、16路DO湿接点输出
说明：
       1.DO湿接点接法:例：1A，1B，1C
              1，2短接；3，4短接；5，6短接；7，8短接；10，11短接；
              A为COM端（OV），AB为常闭，AC为常开；
       2.DO干接点接法：例：2A，2B，2C
              2，4短接；5，6短接；7，8短接；10，11短接；
              A为COM端，AB为常闭，AC为常开；
       3.DI干接点接法：例：3A，3B，3C
              1，2短接；3，4短接；8，9短接，10，12短接；11，13短接；

              A为OV，C为24V
